ATR144-ABC, PID Controler, 1 Analogue Input + 2 Relays 5 A + 1 Digital Input / Digital Output, 230 V AC

Caracteristici principale:

• Dimensiuni: 74 x 32 x 53 mm
• Material: Carcasa din policarbonat auto-stingator (PC UL94V2)
• Greutate: Aproximativ 120 g
• Protectie: Panou frontal cu grad de protectie IP65; carcasa si blocuri terminale IP20
• Conditii de operare: Temperatura 0-45 °C, umiditate 35–95% RH
• Certificari: CE, UL

Alimentare: 24..230 V AC / DC ±15% 50/60 Hz - izolație galvanică 2,5KV

Intrari analogice:

• 1 intrare universală (16 bit) pentru: termocupluri (K, S, R, J, T, E, N, B), RTD (Pt100, Pt500, Pt1000, Ni100, Ni120), termistori (PTC, NTC)
• Semnale proces: 0–1/5/10 V, 0/4–20 mA, 0–60 mV
• Putere potențiometru: 1–150 kΩ
• Timp de eșantionare configurabil până la 2,1 ms (470 Hz)

Ieşiri control și alarmă:

• 2 relee (5 A, 250 V AC rezistiv)
• Ieșire SSR: 12–24 V DC, max 25 mA
• Încărcare auxiliară: 12/24 V DC, max 30 mA
• 2 intrări digitale PNP pentru funcții extinse (ex: selectare setpoint, pornire/oprire)

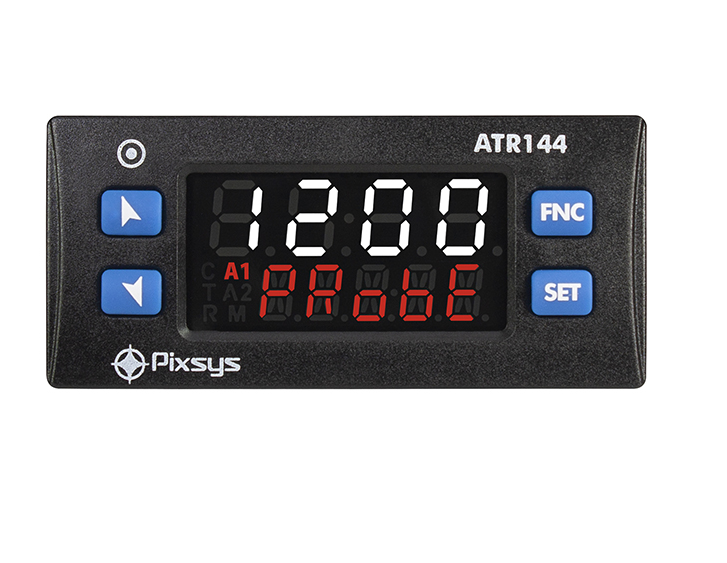

Afișaj:

• Dual‑line: 4 cifre alb, 9,6 mm + 5 cifre roșii, 7.1 mm + LED‑uri de semnalizare

Comunicații:

• RS485 galvanic izolat (1200–115200 Baud), protocol Modbus RTU (opțional pe modelul „‑T”)
• Programare și configurare: NFC (MyPixsys App), micro‑USB (MyPixsysLab), software PC, Memory Card, coduri EASY‑UP

Funcționalități software avansate:

• Algoritmi control: On/Off, P, PI, PID, PD, cu tuning manual sau automat
• Moduri de alarmă: prag, bandă, deviere superior/inferior, loop‑break și reset manual opțional
• Dual PID (încălzire + răcire) – ideal pentru sisteme complexe
• Soft‑Start programabil (în °/h sau %), logică Open/Close pentru valve motorii
• Protecție cu parolă – securitate avansată pentru parametri critici

Parametri de mediu şi certificări:

• Temperatură de funcționare: 0–45 °C
• Umiditate: 35–95 % RH (fără condens)
• Altitudine operare: până la 2000 m
• Conformități: CE, UL, EMC industrial (EN 61000‑6‑2, EN 61000‑6‑4)

Avantaje competitive:

• Compact și robust – se potrivește panourilor cu spațiu limitat, protejat IP65 în față
• Configurabilitate maximă – intrare/ieșire modulară, multiple protocoale, tuning variant
• Ușor de folosit – afișaj dual clar, funcție de ajutor (scrolling Help), NFC pentru configurare rapidă
• Comunicare integrată – Modbus RS485 pentru integrare în sisteme IIoT și SCADA
• Economisire de stocuri – un singur cod acoperă alimentări de la 24 la 230 V
